沼气生物脱硫塔

型  号: Environtec

产  地:奥地利

价  格:面议

应用领域:工业、农业、市政污水、市政垃圾

介绍
将一定量的空气导入含有硫化氢的沼气中,混合气体通过Environtec生物滤池以去除硫化氢。在反应器内部安装有特殊的塑料填料,它们为脱硫细菌繁殖提供充分的空间。营养液的循环使填料保持潮湿状态,并且补充脱硫细菌生长繁殖所需的营养。一般情况下,营养液可自然获得,例如采用:
·消化后的污水
·消化或脱水污泥的上清液
·垃圾填埋沥出液
·或人造化肥(NPK886)
专门氧化硫化氢的好氧菌(比如丝硫菌属或者硫杆菌属),借助营养液开始在填料中繁殖。在这种情况下,他们从混合沼气中吸收硫化氢,并将他们转化为单质硫,进而转化为硫酸,化学反应式如下:

H2S + 2O2 -> H2SO4
2 H2S + O2 -> 2 S + 2 H2O
S +  H2O + 1.5 O2 -> H2SO4
生成的硫酸在营养液的缓冲中和作用下,与营养液一起排出系统,此过程周而复始。

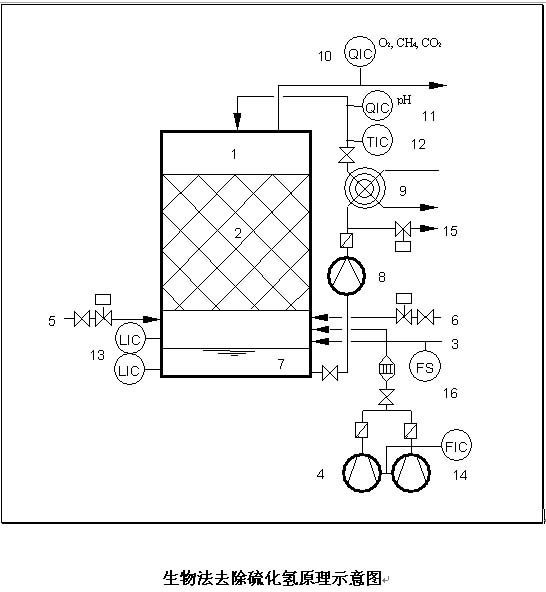

生物脱硫原理图:

1 反应塔  2 填料  3 沼气入口  4 空气供应  5 营养液供应  6 稀释用水  7 营养液  8 营养液泵  9 热交换器  10 气体分析仪  11 pH 控制仪  12 温度计  13 营养液液位控制器  14 空气流量计  15 营养液废液排出口  16 16安全流量控制开关



主要特点
•高效率:
硫化氢去除率最高达到98% ,可处理沼气中含有的硫化氢浓度最大达到1.5%。
•灵活适用:
根据其运行原理和自动控制系统,设备可以在不进行建筑结构改变的情况下,广泛处理含有各种含有不同硫化氢浓度的气体。
•低成本:
-与其它脱离技术相比,投资最低
-只需一定比例的压缩空气和少量稀释用水,无须添加其它化学试剂
-废弃物无须再处理
•高安全性:
由于具有专门的安全装置,空气量的供应严格按照实际的沼气流量,所以避免了危险。
•全自动运行:
通过PLC和在线监测仪表对关键参数监控,全自动运行

技术特点(供应范围) 按某项目实例举例:
设计参数:

进入沼气流量: 最大750m3/h
进入硫化氢浓度: 最高 2000ppm(= 0.2vol%)
进气温度: 25°C-40°C

脱硫塔设计参数:
1套反应塔,填料材质PP,预先安装在塔体内。塔体材质为PP聚丙烯,颜色 RAL 7032 (颜色可选),容积60m3,直径3米, 高约8m(或按需定制)。

出口硫化氢浓度: <=50 ppm (0.005vol%)
出气温度: 约30~35°C
压降: 5-12mbar
塔体压力: 容器承压按最高50mbar

物料消耗:

稀释水供应:    约 350l/h,可选用二沉池出水,硬度应小于10°DH
电力消耗: 约5-7kW
营养盐 N/P/K 886: 约6kg/day,单价8元/kg,或按配方自行配置
营养液消耗: 每年约花费(6*8*365) RMB17,520 元
